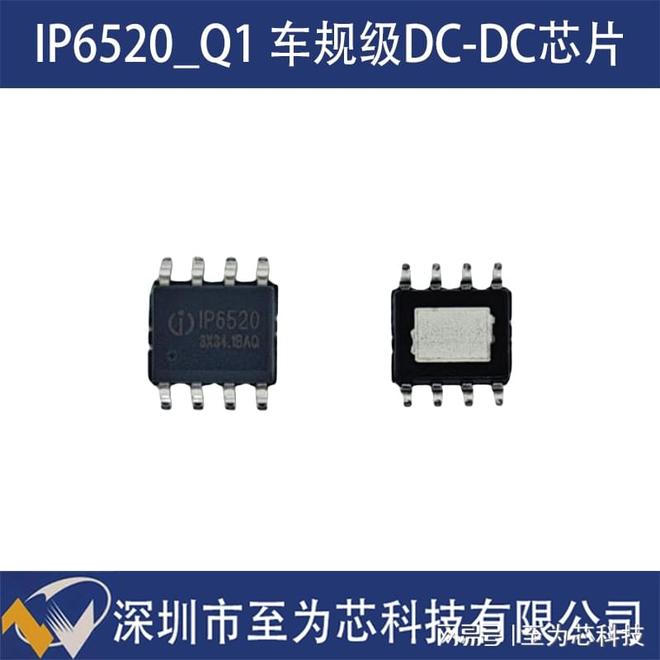

英集芯 IP6520_Q1是一款应用于车载USB Type-C PD充电器设计的车规级DC-DC降压芯片，符合AEC-Q100 Grade 2标准，在极端温度环境范围内（-40℃~+105℃）展现出了卓越的稳定性和耐用性。支持PD2.0/3.1、QC2.0/3.0/3+及Apple协议等大部分主流快充协议，提供最大36W的输出功率。输入电压范围7.3V~29.5V，输出电压范围3V~12V。内置功率MOS，简化外围电路设计，降低BOM成本。采用ESOP8L封装，体积小巧，便于PCB布局，适合空间受限的设计。

　　一、技术特点：协议覆盖广与转换效率较好1、宽电压输入与动态调节能力IP6520_Q1系列支持7.1V至32V输入电压范围，可适配12V燃油车与24V新能源车供电系统。其内置同步开关降压转换器可实现3V至12V输出电压调节，常见输出组合包括5V/3A、9V/3A、12V/1.67A等档位。在24V输入、5V/3A输出条件下，板端转换效率可达93.8%，相比一些传统方案有所提升。例如，为iPhone 15系列充电时可输出27W功率，为三星Galaxy S24提供25W快充，能满足多种设备的充电需求。2、协议兼容性好与PPS调节芯片集成USPG电子通信B PD2.0/PD3.0（含PPS）、高通QC2.0/QC3.0/QC3+、华为FCP/SCP、三星AFC、苹果BC1.2等主流快充协议。其PPS功能支持3V至11V电压调节，步进精度为20mV，可匹配笔记本电脑等设备的充电需求。当检测到设备支持华为高压SCP协议时，芯片可输出10V/2.5A模式，有助于提升充电效率。3、动态输出模式IP6520_Q1采用CV（恒压）/CC（恒流）双模式切换机制：当输出电流小于设定值时进入CV模式保持电压稳定；当电流超限时切换为CC模式。其线补功能可随电流增大适当提升输出电压（50mV/A至60mV/A），补偿线材电阻导致的电压降。例如，为车载导航仪供电时，即使使用较长线材仍能保持较好的输出电压稳定性。

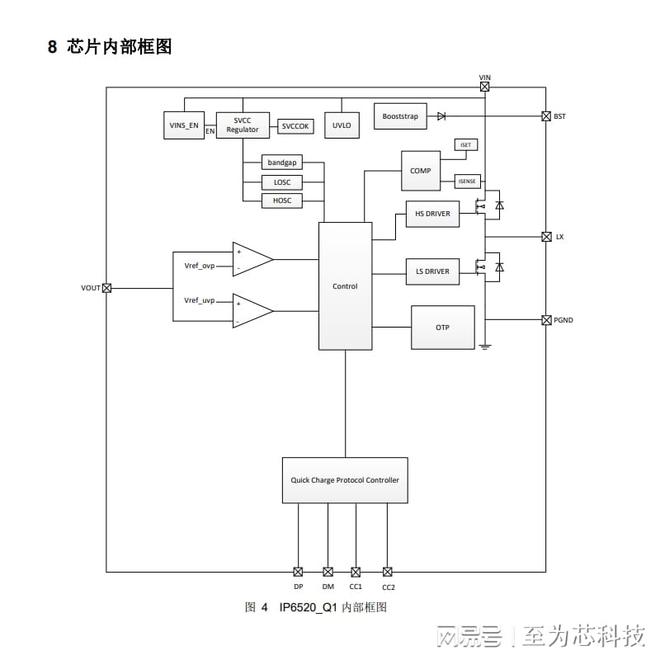

　　二、主要优势：安全与集成度较好1、多重保护机制芯片集成输入过压、欠压、输出过流、短路、过温及DP/DM/CC过压防护，具备过热关断与自动恢复功能。其CC引脚耐压达30V，ESD防护等级为4KV，有助于在复杂电磁环境下保持稳定。在-40℃至+105℃温度范围内， IP6520_Q1_Q1型号通过AEC-Q100 Grade 2车规级认证，适应多种工况环境。2、外围设计较为简洁采用全集成SoC架构，将同步降压控制器、功率MOS管及协议识别模块集成于单芯片中。开发车载充电器时所需外围元件较少，有助于降低BOM成本。ESOP8/ESOP8L封装体积较小，适合车载点烟器等空间有限的应用场景。3、协议识别功能通过CC1/CC2或DP/DM引脚自动识别设备协议，支持Type-C接口正反插。例如，当连接任天堂Switch时，芯片可切换至15V/1.2A输出模式；为小米移动电源充电时，则自动匹配9V/2A快充档位。测试数据显示，该芯片对多种主流数码设备具有良好的兼容性。

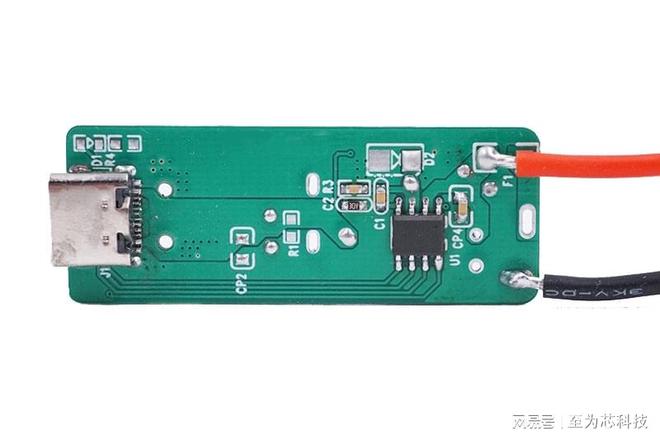

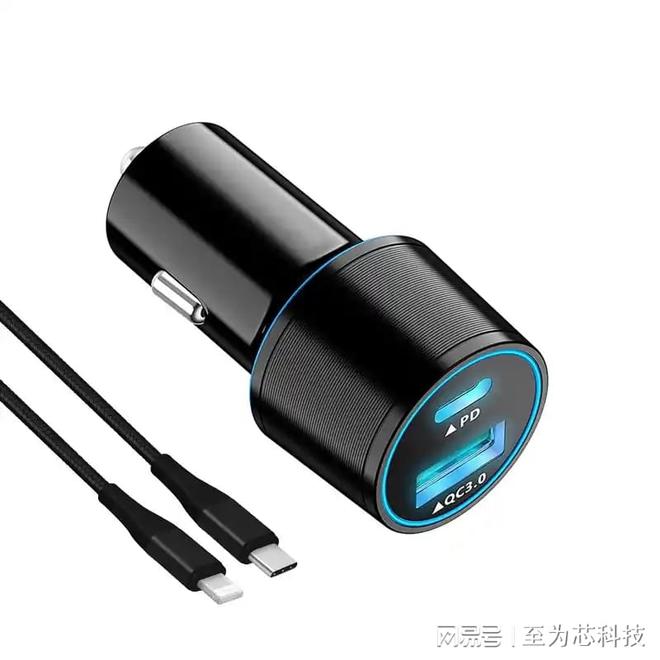

　　三、应用场景：适用于多种充电设备1、车载充电器：支持36W输出IP6520_Q1型号适用于车载USB Type-C PD充电器，支持最大36W功率输出。在行车途中可为笔记本电脑等设备供电，满足移动办公需求；其宽电压输入特性有助于适应车辆电压波动，支持车载冰箱、行车记录仪等设备稳定运行。2、快充适配器：支持多设备充电作为适配器核心芯片， IP6520_Q1支持为手机、平板、耳机等多种设备充电。例如，用户出行时可使用一个适配器为iPhone、iPad、AirPods等设备同时充电，功率分配较为合理。3、智能排插：充电管理功能集成 IP6520_Q1的智能排插可自动识别设备协议，分配相应充电功率。当同时连接手机和笔记本时，排插可为笔记本分配较高功率。其过温保护功能有助于防止多设备同时充电时排插温度过高，提升使用安全性。

　　四、行业影响：助力车载快充技术发展据相关预测，未来全球USB PD控制器市场规模有望保持增长，车载充电器作为重要应用场景，需求也将逐步提升。 IP6520_Q1系列具有以下特点：1、技术适应性：支持PD3.1协议与PPS调节，可适应未来设备对功率和电压的需求。2、成本控制：集成度较高，有助于减少外围元件数量。3、可靠性：通过高低温测试，符合车规级标准，适应多种环境条件。

　　结语英集芯 IP6520_Q1系列芯片通过宽电压输入、协议兼容性好、转换效率较高以及多重保护机制，在车载快充领域提供了可行的解决方案。其36W功率输出与智能管理功能，有助于改善用户出行中的充电体验，并为新能源汽车与智能设备的协同发展提供技术支持。随着市场需求的增长， IP6520_Q1有望继续推动车载快充行业向更高功率、更安全、更智能的方向发展，为用户带来便捷、高效的充电体验。
